电容柜大小的选择如何用充放电法判断电容器的好坏

根据变压器负荷及功率因数确定补偿量，在根据补偿量和控制器输出路数确定单体电容器容量，根据电容器容量确定分开关容量、接触器容量等。举个例子：
80千乏的电容柜额定电流：
(电容器的额定电压一般为450V)
I＝Qc/(1.732×U)＝80/(1.732×0.45)≈103(A)
选总开关容量：103×1.3)≈134(A)
电网中由于有大功率电机的存在，使得其总体呈感性，所以常常在电网中引入大功率无功补偿器（其实就是大电容），使电网近似于纯阻性，Kvar就常用在这作为无功补偿电容器的容量的单位。
kvar（千乏）和电容器容量的换算公式为（指三相补偿电容器）：
Q=√3×U×I
I＝0.314×C×U/√3
C=Q/(0.314×U×U)
上式中Q为补偿容量，单位为Kvar，U为额定运行电压，单位为KV，
I为补偿电流，单位为A，C为电容值，单位为F。式中0.314＝2πf/1000。

如何用充放电法判断电容器的好坏

在手头没有万用表时，可用充放电的方法粗略地检查电容器的好坏。所用的电源一般为直流电（特别是电解电容等有极性的电容器，一定要使用直流电源），电压不应超过被检电容器的耐电压值（在电容器上标注着），常用3～6V的干电池电源。对于工作时接在交流电路中的电容器，也可使用交流电，但电压较高时应注意安全。电容器两端接通直流电源后，等待少许时间就将电源断开。然后，用一段导线，一端与电容器的一个极相接，另一端点接电容器的另一个电极，同时观看电极与导线之间是否有放电火花。
有放电火花者，说明是好的，并且火花较大的电容量也较大（对于同一规格的电容器，使用同一电源充电时而言）；没有放电火花者，说明是坏的，如图所示。

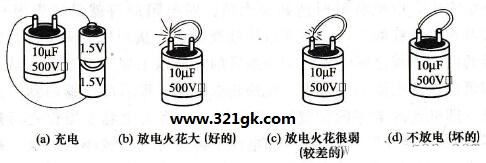

图用充、放电法判断电容器的好坏
