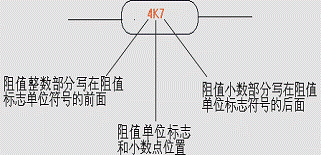

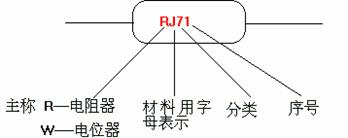

电阻常见类型按材料分有:碳膜电阻、金属膜电阻、线绕电阻、光敏电阻、热敏电阻;按结构分有:固定电阻、可变电阻(亦称电位器)。 电阻的单位:(1)欧姆(Ω) (2)千欧(ΚΩ) 1kΩ=1000Ω=103 Ω (3)兆欧(ΜΩ) 1MΩ=1000ΚΩ=106 Ω (4)吉欧(GΩ) 1GΩ=1000MΩ=109 Ω (5)太欧(TΩ) 1TΩ=1000GΩ=1012 Ω 电阻的标志方法: (a)直标法:指电阻表面直接标志出产品主要参数及技术性能的标志方法。如图1所示。 图1 直标法 ![]() ![]() (b)文字符号法:用文字、数字、数字符号有规律地组合在一起标志在产品表面表示电阻阻值。如图2所示。 图2 文字符号法
举例:(1) 0.33Ω Ω33 (2)9.1kΩ 9k1 (3) 3600MΩ 3G6

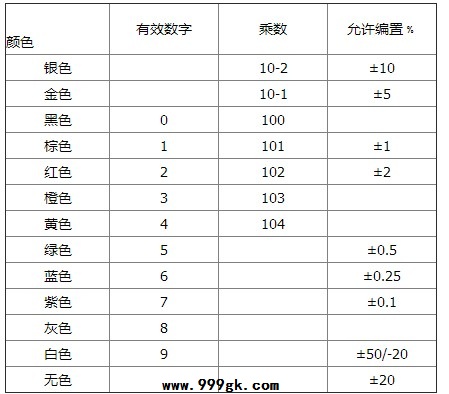

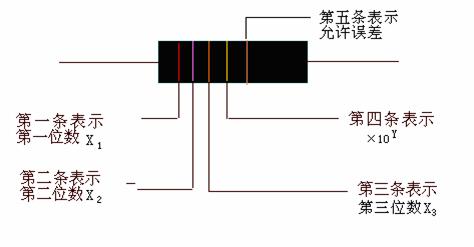

(c) 色标法:指用不同颜色环来表示元件不同参数的方法(见图3)。不同颜色所表示的数值和允许偏差见表1。 图3 色标法 ![]() 第一条色环:阻值的第一位数字; 第二条色环:阻值的第二位数字; 第三条色环:阻值的第三位数字; 第四条色环:阻值乘数的10的幂数; 第五条色环:误差(常见是棕色,误差为1%) 例如: 红色/紫色/橙色/黄色/棕色 273*104=2730kΩ 允许误差为:1%
(2)电阻的测量 |
