誉达8轴高速PLC产品在多功能自动端子机的应用

8轴高速PLC应用-自动裁线，剥线，上锡

一、简介
端子机是一种新型设备，集送料、切断、剥线、压端为一体的多功能机器，人性化和智能化的高端技术产品精度高、速度快，有剥线、扭线和压端检测系统。数字化控制界面，使用光、电、机、气、磁一体化的工作动力，进口电器配件，易操作、节省时间。线材加工之各长度尺寸、刀深、端子位置…均由按键设置，操作简单，易学易懂，维修耗材成本低廉。能快速有效的提高生产效率，降低人工成本，提升企业的利润空间。

二、方案选型
1、一台誉达YDA3u-60MT-2AI2AO-F1,22输入36输出晶体管型。8路高速输出(每路可达100K)。

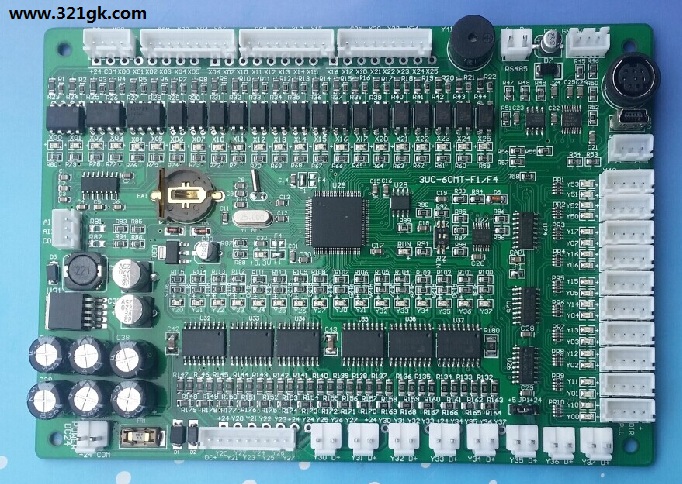

60mt

2、一台7寸触摸屏，型号：威纶TK6070IP
三、触摸屏设计
1、设置总产量，当总产量达到后自动停机；设置单把产量和单把等待时间，当单把产量达到后暂停等待N秒后自动启动，方便员工处理完成的产品；启动可选择循环、点动、手动启动，停止则是完成当前循环后停止。
2、参数设置是比较重要界面这里我做了密码处理，需要密码才能进入，防止员工误操作导致设备故障；参数设置以左送线和切刀为例说明，（这里的切刀类似于两个“山”咬合切线，中间切刀要比两边切刀长）送线速度和送线长度即送线的快慢和送多长的线；切线位置是切断线切刀下降的距离；剥线位置是切刀两边切线皮的切刀下降的距离；左剥线位置是切断线后两边的线后退一定距离选择切线皮位置；左去皮长度是线皮切断后两边的线后退的距离；送线补偿是对送线长度的补偿。
3、手动操作方便调试测试。
4、测试界面切刀测试开启后，切刀会上下来回动作，来回动作的距离可通过下面的寄出去设置，其它剥线送线平移也是一样，这个界面的好处就是方便装机的时候磨合机械部件。
5、这里可以选择是否启用下面这些功能，比如送比较硬的线或者送线长度较短的时候就不需要线管动作，这时可以关闭线管功能。
四、PLC部分程序载图

五、结束语
誉达PLC功能齐全、可靠耐用、编程简洁，与其他PLC产品相比，本体具有8轴或12轴高速脉冲输出功能，模拟量输入输出功能。随着工业自动化的发展，誉达PLC配套触摸屏、文本显示器自动化系统的解决方案，越来越普及。誉达PLC是工控业中一颗耀眼的明星。高可靠、长寿命、高性能使其越来越受到终端客户、自动化系统集成商的青睐。
说明书在下面的网址：
http://www.90-93.com/thread-20-1-1.html

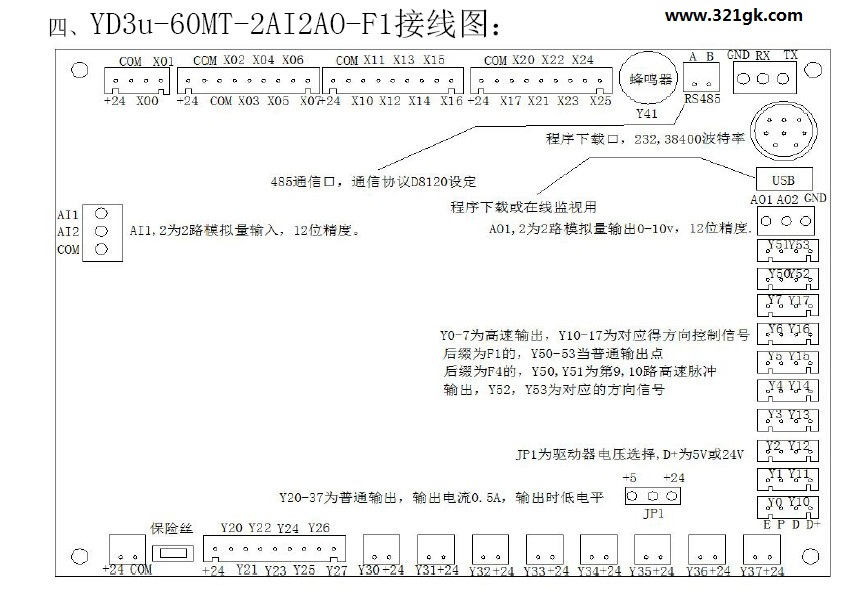

接线图
