誉达物联网PLC控制器使用说明

时间:2018-05-22 17:28来源:未知 作者:admin 点击:
物联网PLC,PLC的PID自整定功能,温度控制精度正负0.2度,手机远程监控。 一、打开PLC编程软件,设置如下: 注:指定D0作为与物联网模块通信的接收缓存区,用100个D寄存器就够了。指定

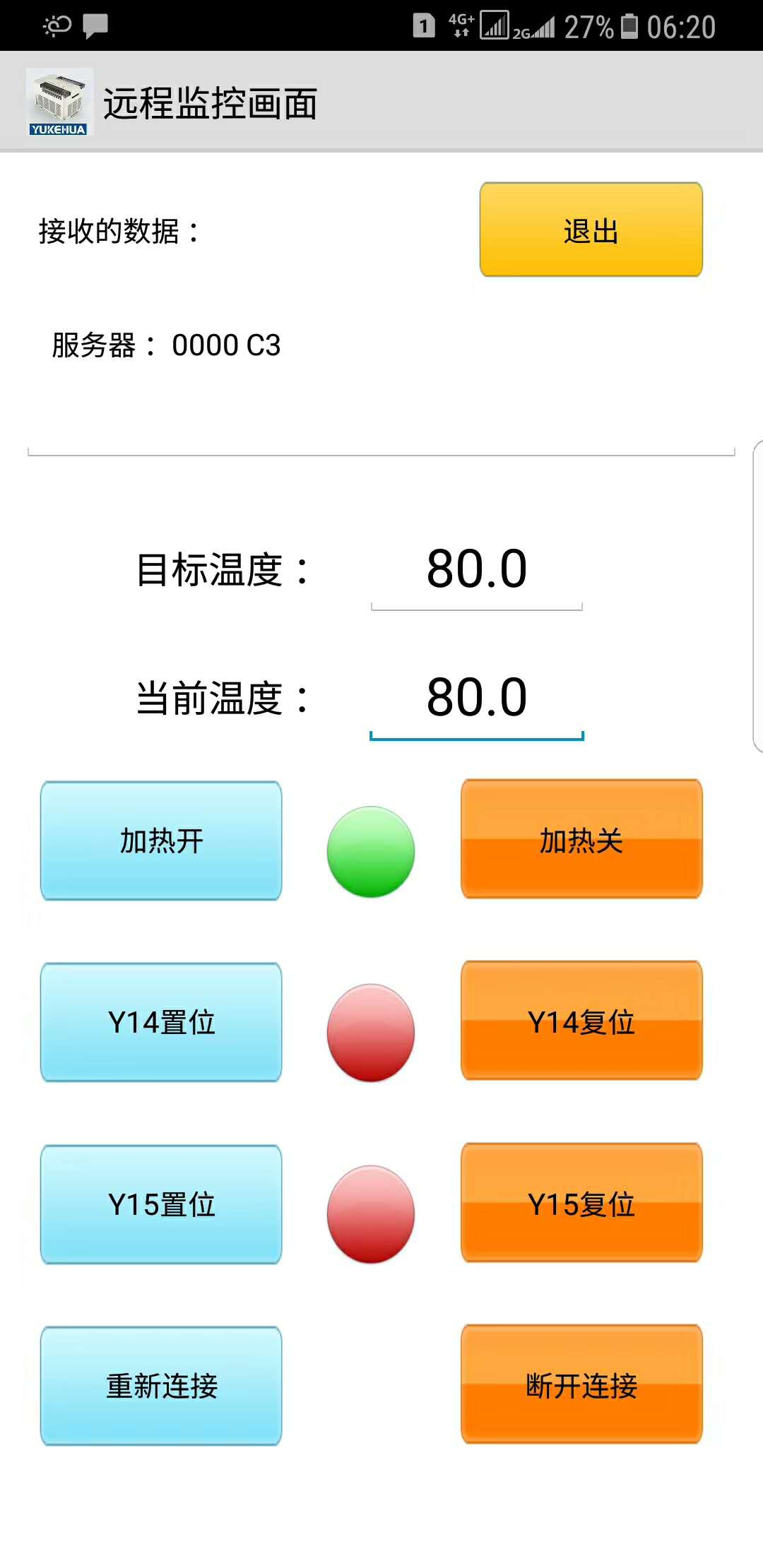

物联网PLC,PLC的PID自整定功能,温度控制精度正负0.2度,手机远程监控。


一、打开PLC编程软件,设置如下:

注:指定D0作为与物联网模块通信的接收缓存区,用100个D寄存器就够了。指定D1000为WIFI名称输入区,占用10个D。D1010为WIFI的密码输入

寄存器。当然这些D的地址可以根据自己的应用修改 。

二、在触摸屏里制作一个画面,用来让客户更改WIFI名称与密码。画面例子(该例用7寸威纶TK6071)

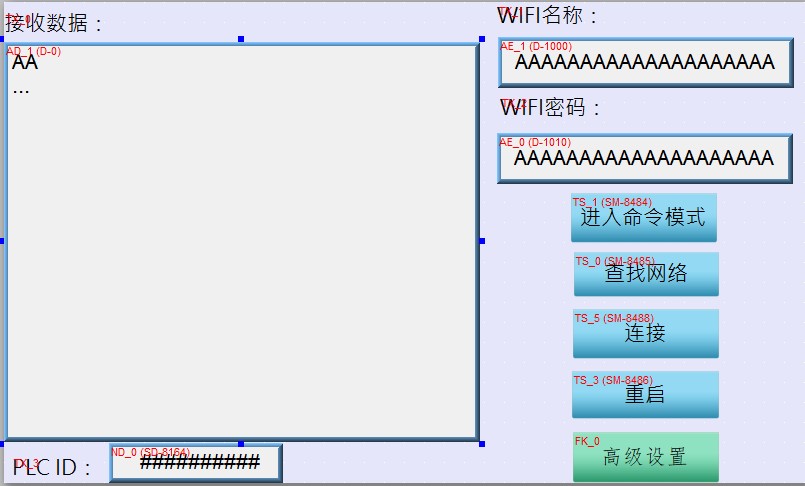

1、画面组态如下:

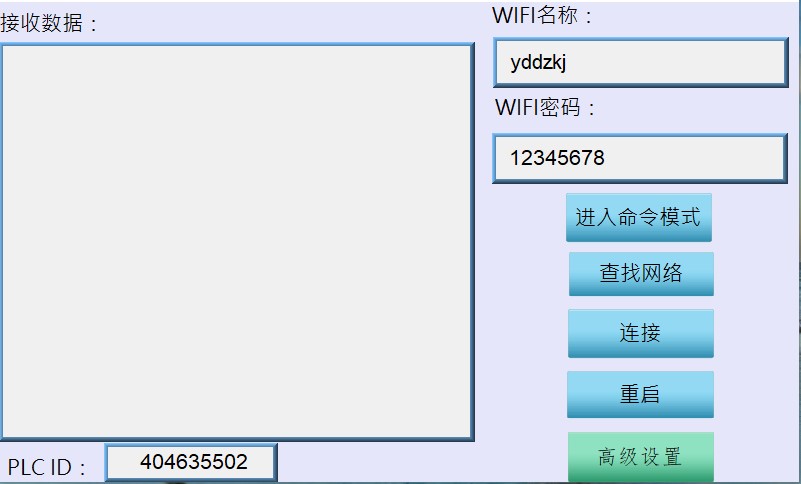

2、在线模拟画面如下:

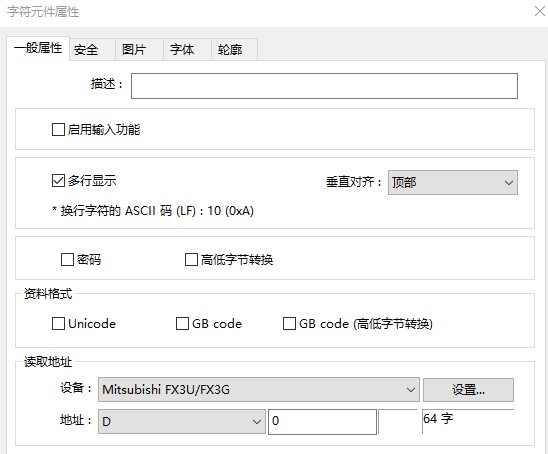

3、接收数据那里设置如下:

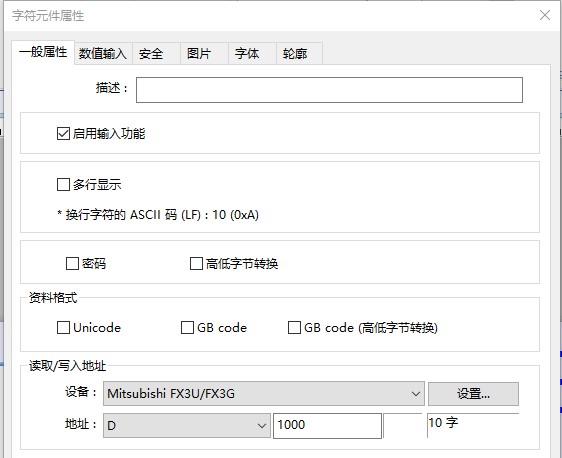

4、WIFI名称那里设置如下

5、WIFI密码设置如下

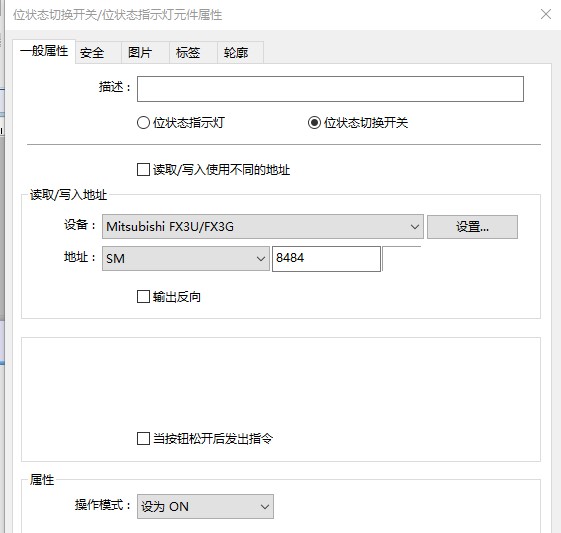

6、制作4个按纽,进入命令模式(M8484=ON)、查找网络(M8485=ON)、连接(M8488=ON)、重启(M8486=ON)。

更改WIFI步骤:按进入命令模式,按查找网络,输入WIFI名称及密码,按连接,按重启。

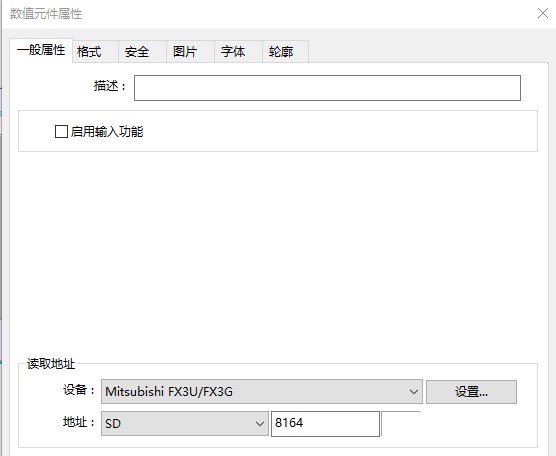

7、PLC ID显示区设置,该ID在后面的远程控制中将会用到。





三、装客户端软件(管理PLC ID及连接远程PLC生成COM口供PLC编程软件或组态软件使用),下载链接

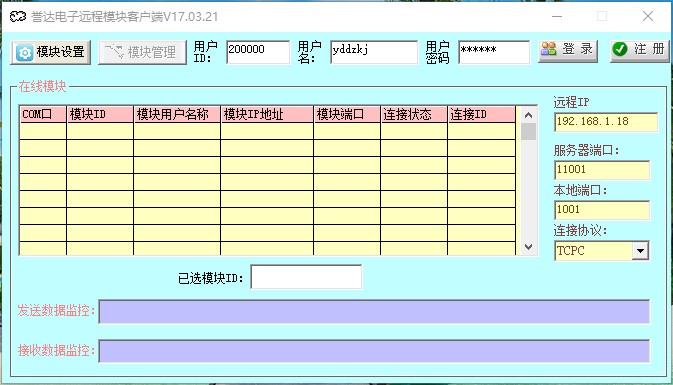

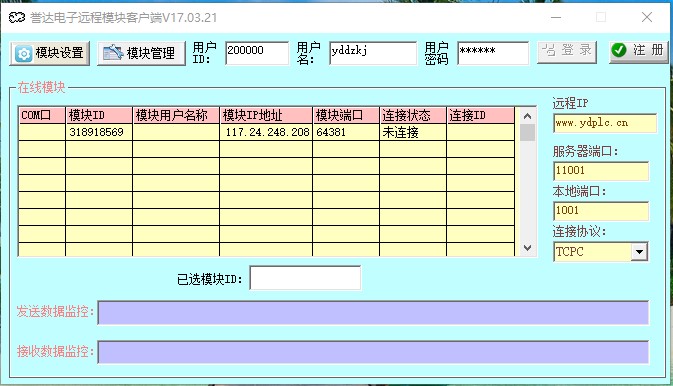

 1打开客户端软件,界面如下:

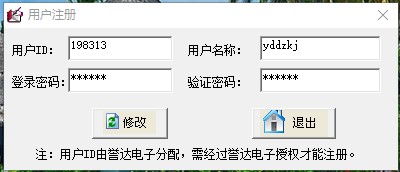

2、点击注册键,进入注册界面,注册一个用户,注册界面如下:

3、用户向誉达电子提出申请,誉达电子会分配一个ID号给该用户,输入你想注册的用户名称和密码,然后点击修改,注册完成。

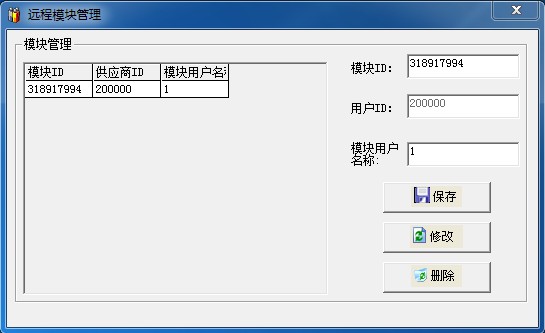

4、返回主界面,点击模块管理,进入如下界面:

注:在上面界面模块ID上输入触摸屏显示的PLC ID号,模块用户名称那里输入终端用户名称,便于记住区分。点击保存。

5、zhong'q客户端软件,输入你的ID号及用户名与密码,点击登录,登录后自动显示出所有属于你的有在线的模块。界面如下:

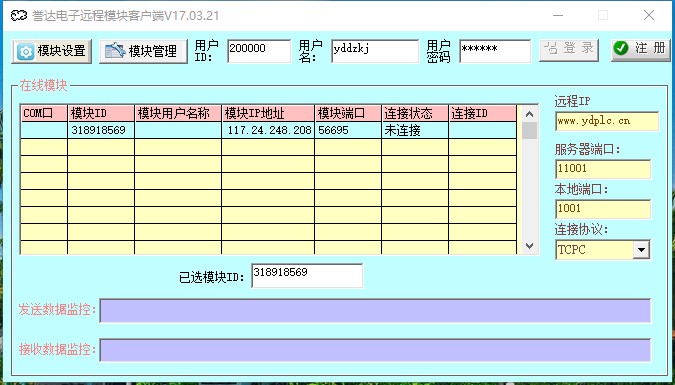

  6、鼠标点击要连接的模块,选中要连接的模块,如下图:

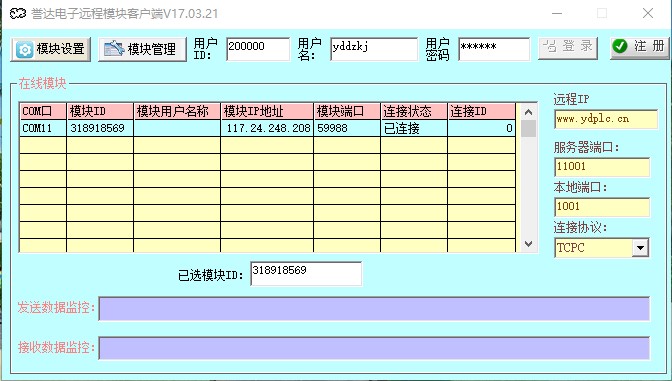

  7、选中要连接的模块,右键然后点击建立连接,连接后如下图:

  8、根据创建的COM口,打开PLC编程软件,在编程软件里选择界面左边自动创建的COM口,就可以在线监控或下载程序。

当然也可以用各种组态软件来监控远程设备的数据。
