带电作业工具:遮蔽用工具、个人防护用工具、操作工具、绝缘斗臂车、绝缘平台

我国配电带电作业方式主要分为操作杆法和绝缘手套法,其相应的工具各有不同。操作杆法工具大部分是国产工具,绝缘手套法工具大部分是近几年引进的国外工具。根据工具的工作性质和内容主要可以分为:遮蔽用工具、个人防护用工具、操作工具、绝缘斗臂车、绝缘平台。

遮蔽用工具

用于遮蔽带电体和接地部件的保护用具。一般不起主绝缘作用,只适用于带电作业人员发生意外短暂触碰时,起绝缘遮蔽、隔离的保护作用,只适用于配电线路以下电力设备。但是它有一定的保护范围,与带电体直接接触的遮蔽用具的边缘是有可能发生沿面闪络的。如下图所示为部分遮蔽罩。

带电作业绝缘遮蔽罩

带电作业绝缘遮蔽罩

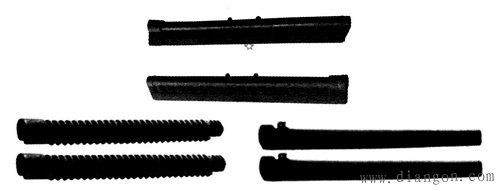

  1. 导线遮蔽罩(含绝缘软管)。主要遮蔽包揪带电导线。目前进口的绝缘等级最大为2级,即10kV以下使用。常用工具中以进口为主,国产为辅。如下图所示为几种导线遮蔽罩。



    带电作业中的导线屏蔽罩

    带电作业中的导线屏蔽罩

  2. 耐张装置遮蔽罩。主要遮蔽带电耐张装置。目前绝缘等级最大为2级,即10kV以下使用。常用工具中以进口为主,国产为辅。
  3. 针式绝缘子遮蔽罩。主要遮蔽针式绝缘子。目前绝缘等级最大为2级,即10kV以下使用。如下图所示为针式绝缘子遮蔽罩。
  4. 棒型绝缘子遮蔽罩。主要遮蔽棒型绝缘子。目前绝缘等级最大为2级,即10kV以下使用。

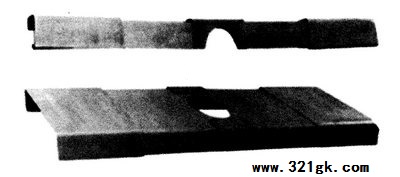

  5. 横担遮蔽罩。主要遮蔽横担。目前绝缘等级最大为2级,即10kV以下使用。如下图所示为横担遮蔽罩。



    带电作业横担屏蔽罩

    上:单横担屏蔽罩、下:双横担屏蔽罩

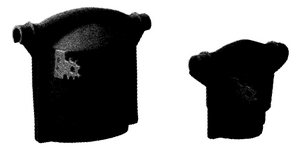

  6. 电杆遮蔽罩。主要遮蔽电杆。目前绝缘等级最大为2级,即10kV以下使用。常用工具中以进口为主。如下图所示为电杆遮蔽罩。
    电杆屏蔽
  7. 套管遮蔽罩。主要遮蔽套管。目前绝缘等级最大为2级,即10kV以下使用。常用工具中以进口为主。
  8. 跌落式开关遮蔽罩。主要遮蔽跌落式开关。目前绝缘等级最大为2级,即10kV以下使用。常用工具中以进口为主。如下图所示为跌开式断路器遮蔽罩。

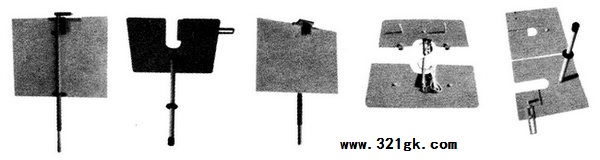

  9. 隔板。主要隔离各种设备。常用工具中以国产为主。如下图所示为几种隔板。
    隔板

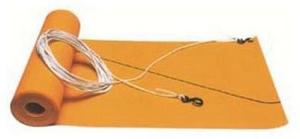

  10. 绝缘毯。主要遮蔽包裹各种设备。是遮蔽用具中最为方便随意的工具。目前进口的绝缘等级最大为2级,即10kV以下使 用。用工具中以进口为主。如下图所示为绝缘毯。

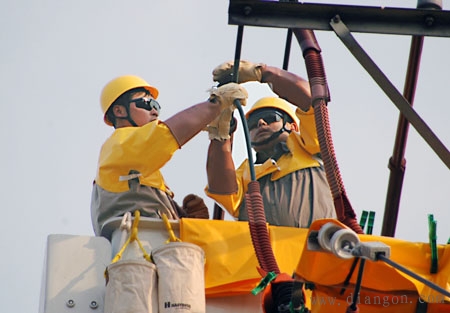

绝缘毯在带电作业中的应用

绝缘毯在带电作业中的应用

其中美国进口的为橡胶绝缘毯,性能较好,达到IEC及DL/T 803《带电作业用绝缘毯》要求,但其较厚(3.8mm),弹性较大、柔软随意性差,越来越不被广大用户使用。日本进口的是以塑料薄膜制成的树脂绝缘毯,其厚度为2.0mm,柔软性好,适宜包裹各类设备,受到广大用户喜爱,目前广泛使用。但其存在致命缺陷就是防潮性能极差,并且达不到IEC及中国电力行业标准DL/T 803《带电作业用绝缘毯》中关于浸水(16h,耐压试验)防潮试验要求,使用中一旦受潮或突遇小雨,将给现场工作留有安全隐患。由于以前没有达到标准的树脂绝缘毯,致使广大用户不得已而采用这种日本生产的不合格产品。

带电作业绝缘毯

带电作业绝缘毯

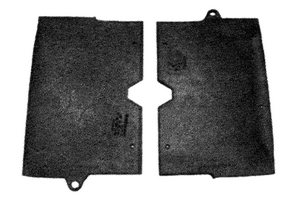

目前国内科研单位根据国家标准要求和现场工作使用情况,研制出防水(防潮)树脂(塑料薄膜)绝缘毯,其柔软性好、2级厚度小于2.0mm, 3级厚度小于2.5mm,达到超过IEC及中国电力行业标准DL/T 803《带电作业用绝缘毯》中关于浸水(16h,耐压试验)防潮试验要求,使配电带电作业更为安全可靠。并实现国产化生产,目前已生产绝缘等级2级、3级,即10kV、20kV使用的绝缘毯(如下图所示)。 4级35kV等级的也在研发中。

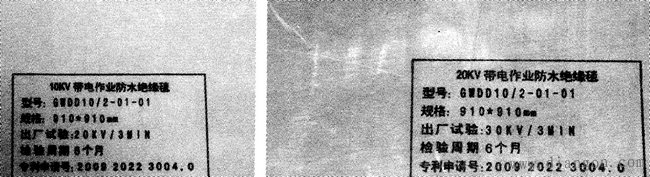

左:10kV防水绝缘谈,右:20kV防水绝缘毯



个人防护工具

保护作业人员在接触带电体时免受伤害的绝缘防护用具。

  1. 绝缘袖套。防护作业人员臂、肘、肩,塑料薄膜制成。目前绝缘等级最大为2级,即10kV以下使用。常用工具中以进口为主。2009年底,国产2级、3级防潮防水型绝缘袖套已研制成功。如下图所示为绝缘袖套。



    带电作业绝缘袖套

    带电作业绝缘袖套

  2. 绝缘服。防护作业人员臂、肘、肩、胸、背,塑料薄膜制成。目前绝缘等级最大为2级,即10kV以下使用。常用工具中以进口为主。2009年底,国产2级、3级防潮防水型绝缘服已研制成功。如下图所示为绝缘服。
  3. 日本YS树脂防水绝缘服

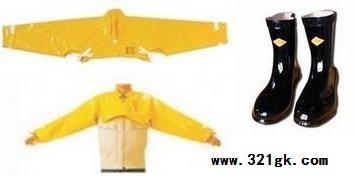

  4. 绝缘披肩。防护作业人员臂、肘、肩,塑料薄膜制成。目前绝缘等级最大为2级,即10kV以下使用。常用工具中以进口为主。2009年底,国产2级、3级防潮防水型绝缘披肩已研制成功。如下左图所示为绝缘披肩。
  5. 绝缘套鞋(靴)。防护作业人员小腿、脚,橡胶制成。目前绝缘等级最大 为2级,即10kV以下使用。常用工具中以进口为主。2009年底,国产2级、3级防潮防水型绝缘套鞋(靴)已生产。如下右图所示绝缘靴。
  6. 绝缘披肩和绝缘靴
  7. 绝缘安全帽。防护作业人员头部,塑料制成。目前绝缘等级最大为2级,即10kV以下使用。常用工具中以进口为主。如下左图所示为绝缘安全帽。国产2级、3级绝缘安全帽已经生产。

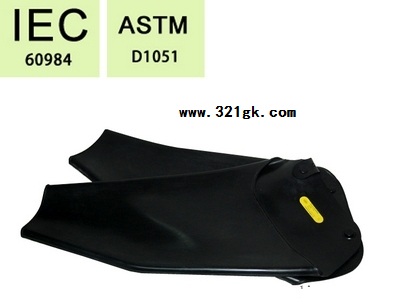

  8. 带电作业用绝缘手套。防护作业人员手部,并兼备操作功能,橡胶制成。

与一般劳保用的安全手套不同,具有良好的电气性能和较高的机械性能,同时还具有良好的服用性能。目前绝缘等级最大为2级,即10kV以下使用。常用工具中以进口为主。国产2级绝缘手套已生产,3级已研制成功。如下图所示为绝缘手套。

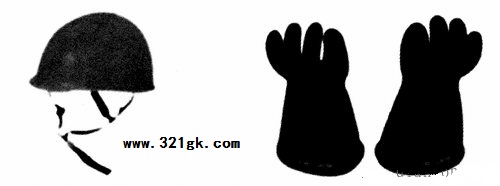

绝缘安全帽、绝缘手套

操作用绝缘工具

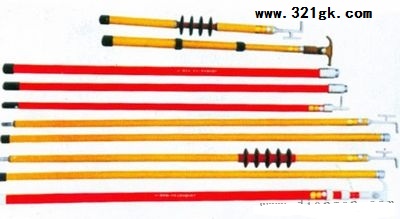

在高压电气设备上进行带电操作的绝缘用具。绝缘钳、绝缘操作杆、支杆、拉杆等, 用环氧玻璃丝棒、管制成,绝缘等级可根据有效绝缘长度而确定,适用范围很广,基本上均为国产。如下图所示为绝缘操作杆。

绝缘操作杆

绝缘斗臂车、绝缘平台

绝缘斗臂车是带绝缘斗及绝缘臂 的移动机动平台,如下图所示。目前广泛使用的有:

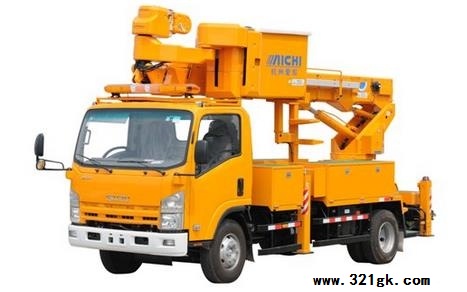

  1. 直伸缩臂绝缘斗臂车,代表车辆 为杭州爱知公司生产的10~35kV等级绝缘斗臂车。



    爱知斗臂车

    爱知斗臂车

  2. 折叠臂绝缘斗臂车,代表车辆为美国阿尔泰克公司生产的35kV及以上等级绝缘斗臂车。
  3. 折叠加伸缩臂绝缘斗臂车,代表车辆为美国时代公司生产的35kV及以上等级绝缘斗臂车。

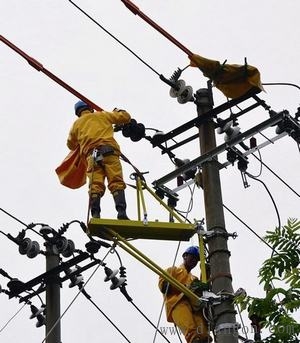

绝缘平台:绝缘平台是将绝缘台捆绑在电杆上供工作人员的操作的一种工作平台。它可以围绕电杆进行旋转,也可进行小范围上下移动。仅限于10kV等级以下使用,进口、国产均有。如下图所示为绝缘平台。
