电力仪表生产注意事项-数字万用表测电流?测电流方法原理

根据系统硬件的抗干扰设计，电力仪表硬件主要的测试内容有：静电放电抗扰度、射频电磁场抗扰度、快速瞬变脉冲群、射频场感应的传导骚扰抗扰度、浪涌抗扰度、衰减震荡波抗扰度、无线电干扰抑制等。
一般采用黑盒测试技术进行嵌入式软件可靠性测试。进行软件可靠性测试的一般流程是：明确可靠性目标，编制测试计划，进行开发操作，进入测试准备阶段，执行可靠性测试，分析评估并根据测试数据给出可靠性测试报告。
1.元器件的选择及控制
元器件是组成电力仪表的基本单元。电力仪表的可靠性水平首先依赖于元器件的可靠性水平。主要元器件包括：中央处理器、计量芯片、数码管、液晶屏、电解电容、压敏电阻、电流互感器、电压互感器、晶振、贴片电容、贴片电阻、光耦、电池等。安科瑞对元器件的选择有着严格的要求：选用的元器件必须要有可靠性指标，元器件采购需定型号规格、定采购厂家、定采购渠道，采购的元器件必须进行入厂检验、入库检验、使用前检验。
2.电力仪表裕量设计
裕量设计使元器件在工作时承受的工作应力适当低于元器件的额定值，从而达到降低基本故障率、提高元器件使用的可靠性的目的。
3.电力仪表冗余设计
冗余设计是用一个或多个相同单元构成并联形式，当其中一个发生故障时，其他单元仍能使系统正常工作。主要的信号线、电缆要选用高可靠连接。必要时对开关、接插件等可采用冗余技术，如采取并联或多余触点全部利用等。
4.电力仪表可靠的生产工艺
可靠的生产工艺重点指静电防护和防潮。在生产环境中引入静电防护系统，可以有效避免对金属氧化物半导体场效晶体管及集成电路芯片造成的损伤。当环境的湿度较大时，水分子可以渗入材料内部，导体之间形成漏电通路，降低元件绝缘电阻及隔离耐压能力。同时，过度的干燥环境也能造成材料变脆，产生静电等不利影响。昌晖仪表已在生产环境中引入一系列调控措施，诸如采用抽湿系统、空调系统等，尽可能使仪表生产环境处于一个稳定的水平，避免不利的外力因素影响。此外，部分产品电路板在出厂前做喷漆处理，进一步防止受潮，提高电力仪表的可靠性。
5.电力仪表高温老化处理
电力仪表中元件焊接、装配过程中存在的隐患及性能的缺陷可以通过高温老化的方式让其提前显露。经过处理过后的产品，再进行正常的电气参数的测试，筛选并除去变值及失效的元件，把潜在的问题消除在产品销售之前，从而保证出厂的产品能经得起时间的考验。
6.电力仪表维修
以方便后期维修为原则，元器件设计布局应考虑到后期的维修工作。软件设计的时候要充分考虑到系统可能出现的错误，并将所有可能的错误罗列出来，当系统提示错误出现时，设计及维修人员可以捕捉错误，解决问题，提高系统运行的可靠性。

数字万用表如何测电流?数字万用表测电流方法原理

交直流电流的测量:
将量程开关拨至DCA（直流）或ACA（交流）的合适量程，红表笔插入mA孔（＜200mA时）或10A孔（＞200mA时）,黑表笔插入COM孔，并将万用表串联在被测电路中即可。测量直流量时，数字万用表能自动显示极性。
使用注意事项 :
a如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。测量完毕，应将量程开关拨到最高电压挡，并关闭电源。
b满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。
1、测电流之前，先判断电流的性质（交流和直流）、电流大小范围。
2、选择恰当的测量工具（比如安全、精度和现场测量时使用方便）和测量档位。选择恰当的测量工具后，如果不是专业技术人员，而只是兴趣爱好者，建议阅读使用说明。
3、一般的操作步骤：
1）如果是小型用电设备（如电子设备等），可以阅读产品说明书中有关产品用电功率相关描述，该部分说明有时候直接将用电设备工作时通过的电流范围标示在说明书中。如果说明书只是标明了用电功率和电压，则可以通过公式“A=W/V”计算得出电流。当需要测试多个设备工作时的总电流时，将单个设备的电流相加，计算出主线路上的总电流。
如果需要实际测量：
（1）选择恰当档位（测电流，电流值范围）
（2）断开被测线路（但是用电设备和负载不能断开，否则就是线路短路！），将万用表窜入线路（注意是串联），此时万用表电阻几乎为零，流经万用表的电流就等于流经用电设备和负载的电流。
2）如果是较大型用电设备（工作电压一般为220V至380V），建议使用钳形电流表（万用表）。其原理是在通电线路上形成闭合的电磁场，电磁场的变化引起万用表产生电流。这个电流与被测线路电流存在一个比例关系，从而可以直接在电流表中读出线路电流。

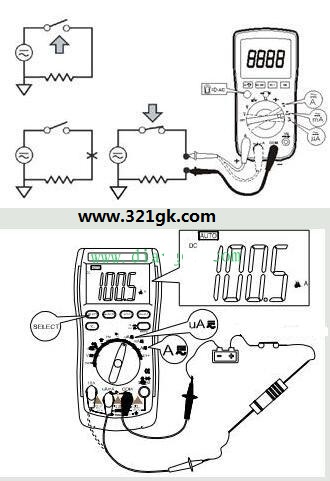

万用表测电流图列 (责任编辑：admin)
