开关电源输入滤波电路的设计方案

时间:2020-01-16 07:50来源:未知 作者:admin 点击:
开关电源输入滤波电路的设计
任何电磁干扰的发生都必然存在干扰能量的传输和传输途径(或传输通道)。通常认为电磁干扰传输有两种方式:一种是传导传输方式;另一种是辐射传输方式,电子设备工作频率越来越高,不加抑制时,可能会通过上述路径干扰到其它电子设备的正常运行,这是我不希望的。

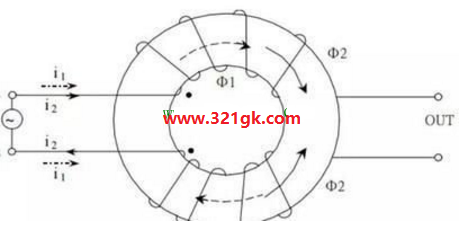

  在电路设计时都会加入抑制EMI的元件来开抑制对外和外面对自身设备的干扰,我们以下面这个电路为例图中L2为共模电感,共模电感的作用可根据右手定则来权释。

  当开关电源的频率为100K时,假设它们在50~150K时有较高的EMI发射值(这个是需要设备实际来调整的),假设的他的截止频率fo为150KHz,配套的电容CY=CY3=CY4=222PF,共模电感值根据公式可以得出:
  共模电感与电容构成的EMI电路,在开关电源中都基本上大同小异,根据实际的开关频率与EMI抑制效果作适当的调整。
