西门子s7-200和s7-300有什么区别？西门子S7-1200编程技巧

区别很多。从很多方面
一、硬件区别：
（1）最主要地区别就是S7-300更模块化了，S7-200系列是整体式的，CPU模块、I/O模块和电源模块都在一个模块内，称为CPU模块；而S7-300系列的，从电源，I/O，CPU都是单独模块的。但是这么说容易让人误解200系列不能扩展，实际上200系列也可以扩展，只不过买来的CPU模块集成了部分功能，一些小型系统不需要另外定制模块，200系列的模块也有信号、通信、位控等模块。
（2）200系列的对机架没有什么概念，称之为导轨；为了便于分散控制，300系列的模块装在一根导轨上的，称之为一个机架，与中央机架对应的是扩展机架，机架还在软件里反映出来。
（3）200系列的同一机架上的模块之间是通过模块正上方的数据接头联系的；而300则是通过在底部的U型总线连接器连接的。
（4）300系列的I/O输入是接在前连接器上的，前连接器再接在信号模块上，而不是I/O信号直接接在信号模块上，这样可以更换信号模块而不用重新接线。
（5）300系列2DP的部分CPU带有profibus接口。
硬件的区别，一句话：西门子plc系统越大智能化越高，越方便维护。
二、软件区别：
（1）200系列用的STEP7-Micro/WIN40sp6软件；300使用的是STEP7软件，带了Micro和不带的区别是相当的明显啊。
（2）200系列的编程语言有三种－－语句表（STL）、梯形图（LAD）、功能块图（FBD）；300系列的除了这三种外，还有结构化控制语言（SCL）和图形语言（S7 graph），其中SCL就是一种高级语言，以前用惯了LAD，现在还没有适应，也没有时间来学习。
（3）300软件最大的特点就是提供了一些数据块来对应每一个功能块（Function Block-FB），称之为Instance，nnd，看起来要向C＋＋看齐。（4）300再也不能随意的自定义Organization Block、sub-routine和Interrupt routine了，现在OB1惟我独尊了，没事系统只能调用它了，其它的什么东东则变成了FB－Function Block和FC－Function，其它的也是预定义成了系统的了，System的S给它们（SFB、SFC）定义了自己的身份。
软件的区别，一句话总结：编程理念不一样。
三、应用区别
如果你看了上面的书面形式的介绍，不看这个的话，恭喜，你错过了最重要的区别---应用方面的区别。
200在西门子的PLC产品类里属于：小型PLC系统，适合的控制对象一般都在256点以下的；
300在西门子的PLC产品类里属于：中型PLC系统，适合的控制对象一般都在256点以上，1024点以下的编程软件不一样，具体编程语言编程思路都不一样！
1、S7-200系列用的STEP7-Micro/WIN软件；S7-300使用的是STEP7软件。
2、S7-200系列的编程语言有三种：语句表（STL）、梯形图（LAD）、功能块图（FBD）；S7-300系列的除了这三种外，还有结构化控制语言（SCL）和图形语言（S7 graph），其中SCL就是一种高级语言，高级语言可以更加方便的解决客户的专有问题，提高了程序执行效率，缩短了程序执行时间。
3、S7-300软件最大的特点就是提供了一些数据块来对应每一个功能块（Function Block-FB），称之为Instance。S7-300不能随意的自定义Organization Block、sub-routine和Interrupt routine，系统只能调用它OB1，其它的用FB－Function Block和FC－Function方式编辑，其它的也是预定义成了系统的了，System的S给它们（SFB、SFC）定义了自己的身份。
4、S7-200在西门子的PLC产品类里属于：小型PLC系统，适合的控制对象一般都在256点以下的；S7-300在西门子的PLC产品类里属于：大中型PLC系统，适合的控制对象一般都在256点以上，1024点以下的。

西门子S7-1200编程技巧

1、指令分为单扫描周期指令和多扫描周期指令。对于多扫描周期指令，如果EN或者REQ只使能一个扫描周期，该指令不能成功执行；例如大多数的通信指令；
2、FB块的输入输出形参存储于背景数据块中，在调用该FB时实参可选；而FC块的输入输出是临时内存，必须指定实参才能运行；
3、FB块的输入输出虽不是静态变量，但亦有保持功能，具体视程序而定；

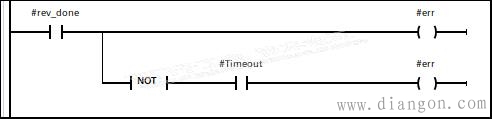

4、注意变量被多次赋值时的先后顺序！因为变量的值总会被最后执行动作更新，前面的值将被覆盖；例如下图：

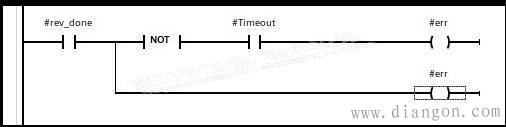

程序初衷为当接受响应完成时ERR置位，或响应超时ERR置位。上述程序是可以完成正常功能的；但若二者互换，如下图

接收超时时，ERR不会置位，因为rev_done为0，ERR被复位！

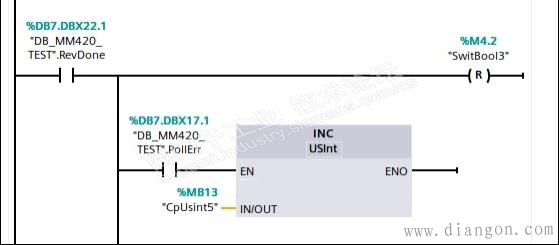

5、STEP 7中的梯形图操作数、能流的监控特征色（蓝绿）、以及监控表中的布尔变量的刷新频率有限，可能不能反映真实的实时运行状况，可借助一个累加器来监视程序的运行状态；例如下图：

6、单个扫描周期中，一个布尔变量的上升/下降沿只能读取一次；因为读取一次之后，其Pre变量已被立即刷新，后续的读取不能成功读到该变量的状态变化；
7、数组访问越界将导致CPU错误，ERR灯闪烁；
8、单扫描周期指令的循环操作是在单扫描周期完成的；
9、多使用宏定义，可使程序易读、方便修改；
10、关于能流：（1）能流流经某个具备EN和ENO的指令，并不一定代表该指令功能执行完成，只代表该扫描周期扫描完成；（2）算数运算、bool变量操作等单扫描周期指令的ENO输出代表该指令执行完成。

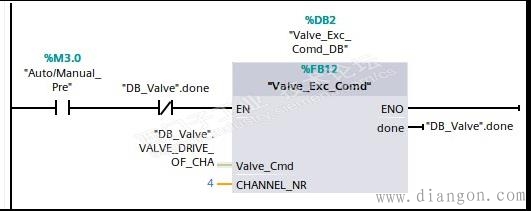

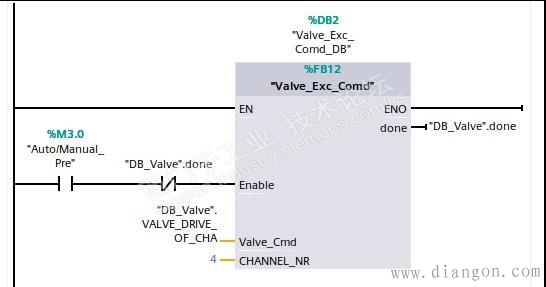

11、FB/FC的EN端将为能流提供扫描通道，EN端断路，能流无扫描通路，内部变量将不再刷新，即该函数不再执行；当FB/FC的EN端总是使能，Enable输入断开，块内部仍有能流通路，相应变量会被扫描以致刷新；请注意二者区别；例见下图：

前者FB12内部的变量总会被扫描，而后者在M3.0或DB_Valve.done为1时，内部变量不会被扫描；相应的，前者done变量将被下一扫描周期置0，而后者done置1后将因能流不通不能扫描而自行保持；
