WIFI模块 远程控制誉达PLC

时间:2017-01-11 10:57来源:未知 作者:admin 点击:
产品图片: WIFI模块串行通讯口引脚定义,与常用的文本显示器一样。 引脚号 定义 1 TD+ 2 RXD 3 TXD 4 NC 5 GND 6 TD- 7 RTS 8 RD- 9 RD+ 板上 POWER灯为电源指示灯。 WIFI灯亮为已正确连接上WIFI。 TC

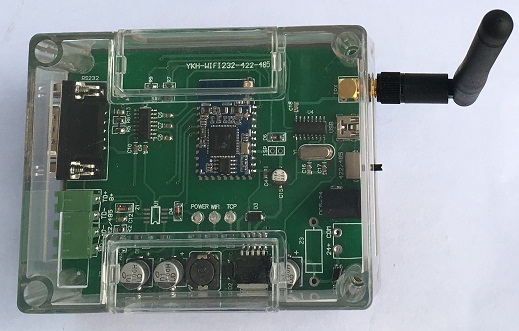

产品图片:
 WIFI模块串行通讯口引脚定义,与常用的文本显示器一样。

引脚号 定义
1 TD+
2 RXD
3 TXD
4 NC
5 GND
6 TD-
7 RTS
8 RD-
9 RD+


板上POWER灯为电源指示灯。

WIFI灯亮为已正确连接上WIFI。

TCP灯亮为已正确连接上服务器。

第一步:安装客户端软件;

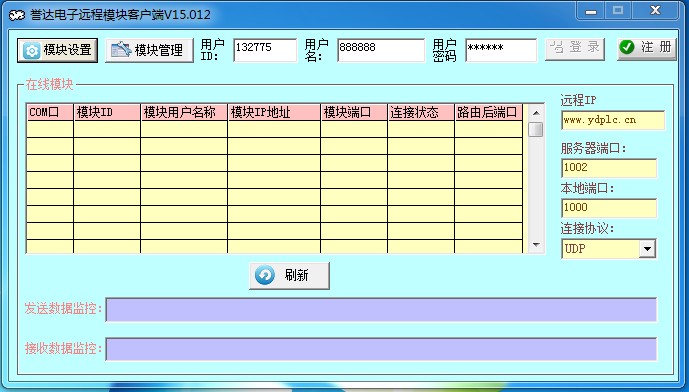

第二步:打开客户端软件,界面如下:

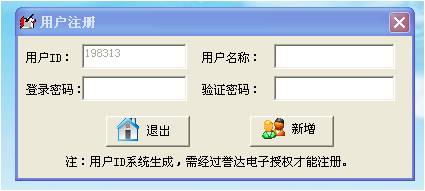

第三步:点击注册键,进入注册界面,注册一个用户,注册界面如下:



第四步:系统会自动给出注册ID号,请把该ID号告诉誉达电子,经过公司确认为有效客户后,输入你想注册的名称和密码,然后点击新增,注册完成。

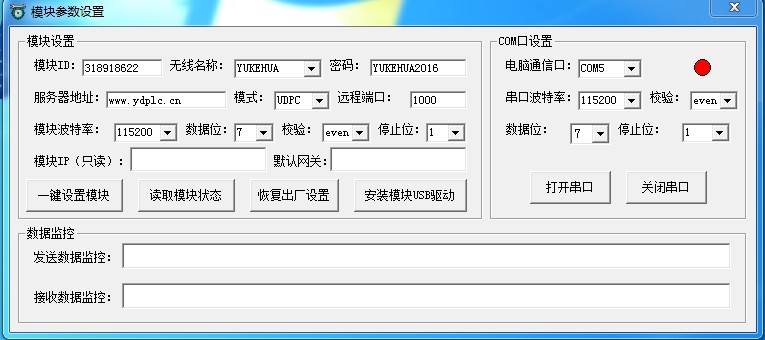

第五步:关闭注册界面,回到主界面,点击模块设置,进入如下界面:



第六步:点击安装USB驱动,安装模块的USB驱动,完成后把USB线连接模块与电脑,此时模块供电由电脑提供,不用外接电源。在我的电脑,点右键属性,查看模块的COM口,在模块设置界面选择通信口一致。点击打开串口,点击读取模块状态,记住模块的ID号,在模块管理中你将用到该ID号。这时候你只要设置WIFI名称和密码,还有你的串口设备的通信参数(波特率),其它的保持默认设置即可,点击一键设置模块。当然这些参数你也可以让你的终端客户去设置。

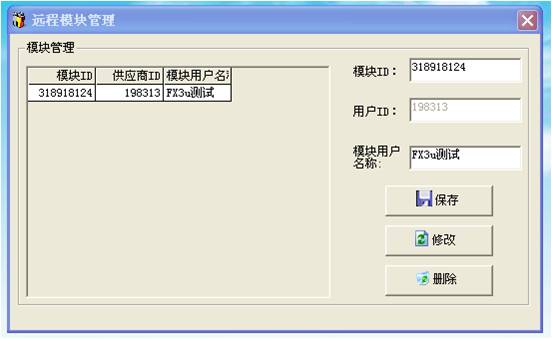

第七步:返回主界面,点击模块管理,进入如下界面:





输入你你刚才读取的模块ID,输入使用该模块的终端客户名称,便于你区分客户,点击保存即可。



第八步:将该模块交付终端客户使用,终端客户用串口通信线连接模块与PLC(或其它串口设备),接上模块电源5-24V直流电。

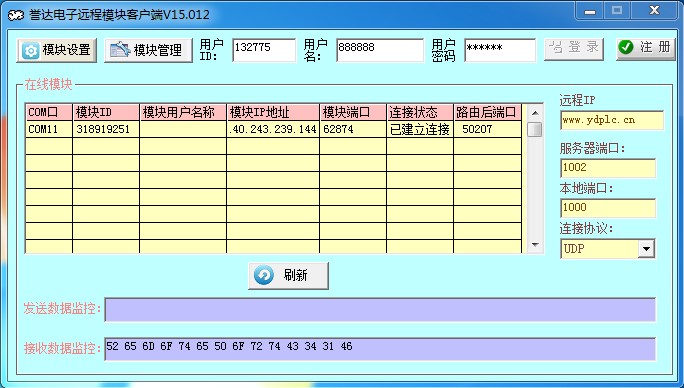

第九步:打开模块客户端软件,输入你注册过的用户名与密码,点击登录,登录后自动显示出所有属于你的在线的模块,并自动连接,自动创建COM通信口。界面如下:





最后一步:根据创建的COM口,打开PLC编程软件,选择界面左边自动创建的COM口,就可以在线监控或下载程序。当然也可以用各种组态软件来监控远程设备的数据。

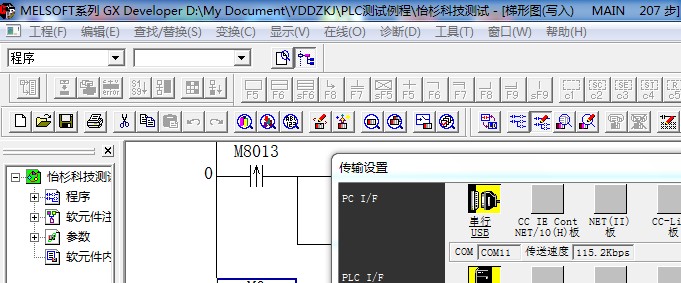

 现在测试的是三菱的PLC,打开三菱编程软件,点菜单在线/传输设置/,设置串口与波特率。

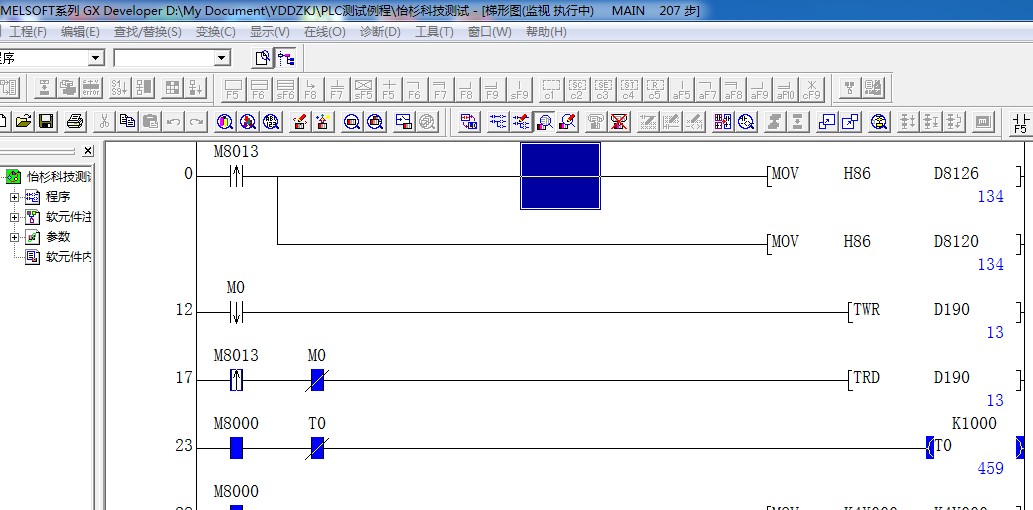

 点三菱软件在线监控测试通信正常与否,如下:







通信成功!
